　　銅導線一直以來是汽車電氣系統中傳輸動力與信號電流的主要載體。隨著各國法規對節能環保要求的不斷提高, 以及行業內成本壓力的持續上升, 尋找輕量化和低成本導體替代銅導線已成為行業的趨勢，目前行業內已經實現大線徑的鋁導線替代銅導線的技術方案，本文主要探討銅端子與鋁導線連接的3個技術難點。

　　一、鋁導體表面存在氧化膜

　　鋁導體和氧之間具有很強的親和力。即便在常溫下, 與空氣接觸的瞬間其表面就會形成致密的三氧化二鋁 (Al2O3 )。 這層氧化膜僅為 2nm 厚, 卻緊密地與鋁基材表面相結合。與銅導體相比, 雖然鋁導體上的氧化膜阻止了氧向其內部擴散, 并在大氣中起到了良好的抗腐蝕保護作用。但是其良好的絕緣效果, 阻止了電子從一個鋁基材導體向另一個鋁基材導體移動, 即電子只能在鋁基材本體內移動。

　　正因為這一特點, 鋁導線端部在去除絕緣護套后, 接觸空氣的鋁導體表面形成了氧化膜。 如圖1所示, 鋁導體中的電子只能在單根鋁絲中移動, 而無法在鋁絲與鋁絲之間移動。 如果在一束鋁芯線中存在部分?jǐn)嘟z現象, 那么這些斷絲中的電子運動就被阻斷, 相比于斷絲前的鋁導線, 其電阻值將會增加, 導電性能將會降低。

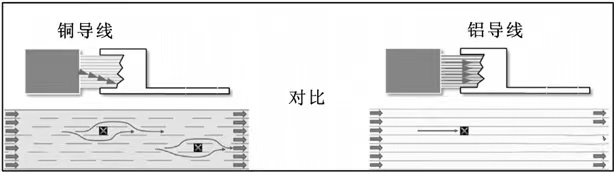

　　圖 1 電子在銅導體和鋁導體中的移動軌跡

　　與之相比, 銅基材導體表面在空氣中不會迅速形成致密的氧化膜, 因而即便是出現斷絲現象, 斷絲中的電子仍可以借道其他銅絲向前運動。因此從定性的角度講, 銅導線在出現一定比例的斷絲時, 雖然導電性能有所下降, 但仍能滿足使用的要求。

　　二、銅鋁導體接觸部位存在電化學腐蝕

　　圖 2 為不同金屬材料在海水中的電化學勢排序, 可以看到銅金屬和鋁金屬在海水中存在化學電位差。當這兩種金屬同時存在于一種電解液中時就會形成原電池, 進而產生電化學反 應。處于低電勢的鋁材質中的鋁原子將會離開晶格并失去電子, 從而形成水合離子。長期處于這種環境中的鋁導體將會被逐步蠶食殆盡, 這種現象被稱作電化學腐蝕。

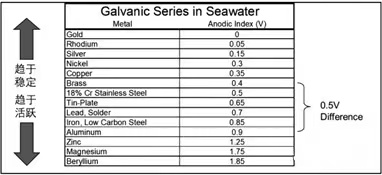

　　圖 2 不同金屬材料在海水中的電化學勢排序

　　當空氣中的濕度較大或含有鹽化的雜質時, 就會形成理想的電解液環境, 銅端子與鋁導線直接接觸的部位就形成了以鋁 為負極、 銅為正極的原電池。如圖 3 所示, 如果連接部位處理不當, 將會產生嚴重的電化學腐蝕, 從而失去銅鋁連接的電氣性能和機械性能。

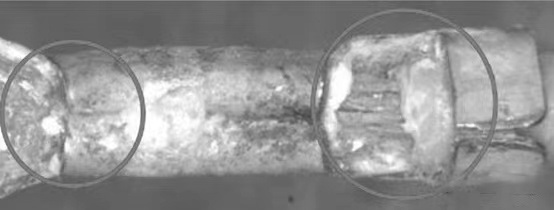

　　三、鋁導線在端子壓接部位的電化學腐蝕案例

　　3 鋁導線電氣性能與機械強度弱于銅導線

　　在相同線徑條件下的鋁導線導電率要弱于銅導線, 因此必須使用比銅導線線徑更大的鋁導線, 以降低其阻值達到與銅導線等效的電氣性能。

　　此外, 鋁導體的抗拉強度、硬度等機械性能都要弱于銅導體, 因此不適合加工成鋁端子與車上的其他部件連接, 只能考慮采用銅端子與鋁導線連接, 但是連接部位容易出現機械損傷或疲勞損傷, 因此在應用時必須采取相應的保護措施。
